第三代Intel Core i7处理器带独显6U VPX刀片

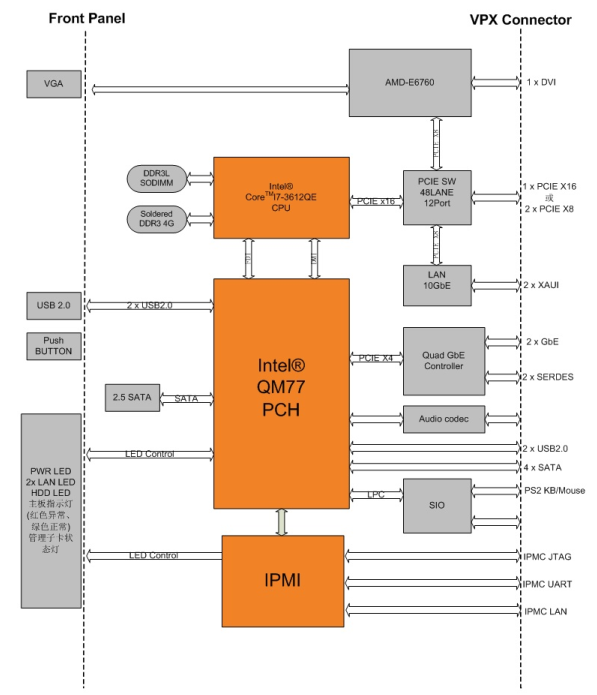

第三代Intel Core i7处理器带独显6U VPX刀片是一款采用英特尔第三代Intel® Core™ I7/I5/I3CPU系列处理器的6U VPX主板,搭配英特尔QM77平台控制器。板贴4G DDR3 内存,拥有丰富的接口功能,前面板IO提供2个USB2.0接口,1个VGA 口,1个开机按钮,1颗硬盘指示灯,1颗电源指示灯, 2颗网络指示灯,1颗硬盘指示灯,主板指示灯(红色指示灯代表异常、绿色指示灯代表正常), 管理子卡状态指示灯。
Intel 第三代 Ivy Bridge 核心 Core i7 系列处理器
双通道 DDR3 内存:一个通道板载 4GB 内存,1 个通道 SODIMM 插槽
AMD E6760 图形控制器,1GB DDR5 显存
2 路 XAUI 万兆以太网
2 路 1000BASE-KX/BX SERDES 以太网
扩展面支持 1 路 PCIe x16 总线,可灵活配置成 2 路 PCIe x8
2 路 1000BASE-T 以太网
支持宽温工作
航空航天
国防军工
轨道交通
电力通讯
处理器 |
英特尔core i7‐3612 |
BIOS |
AMI EFI BIOS, 16MB SPI Flash |
芯片组 |
Intel® QM77 PCH |
GPU 显卡 |
AMD E6760 |
内存 |
双通道SO‐DIMM DDR3 内存,通道A 板载4GB 内存,通道B 支持1 个SODIMM 插槽 |
存储 |
1xSATA3.0 ,4xSATA2.0 接口(后出线) |
显示 |
1 x DVI_I 连接器,1x VGA 接口(后出线) |
USB |
2x USB2.0 连接器,2x USB2.0 连接器(后出线) |
以太网 |
2x SERDES 千兆以太网 |
音频 |
耳机麦克(后出线) |
串口 |
2x RS232 串口(后出线) ,1xRS232 3 芯串口(后出线IPMC 串口) |
指示灯 |
1颗电源指示灯, 2颗网络指示灯,1颗硬盘指示灯, |
开关 |
1x 开机按钮 |
板内扩展槽 |
1x IPMC 接口 |
后I/O接口 |
1xJTAG 接口,2xPCIE×8 信号PCIe2.0 标准 |
产品尺寸 |
6U(高)×5HP(宽)×160mm(深) |
工作温度 |
详见订货信息 |
存储温度 |
‐40~+70 摄氏度, |
相对湿度 |
湿度不大于98%(25℃) |
冲击 |
满足GJB367A‐2001《军用通信设备通用规范》中第3.10.2.5 条的相关规定 |
振动 |
满足GJB367A‐2001 中3.10.3.1 中地面通信设备车内使用(汽车)的相关规定 |
操作系统 |
操作系统:MS Windows XP SP3 以上; |
